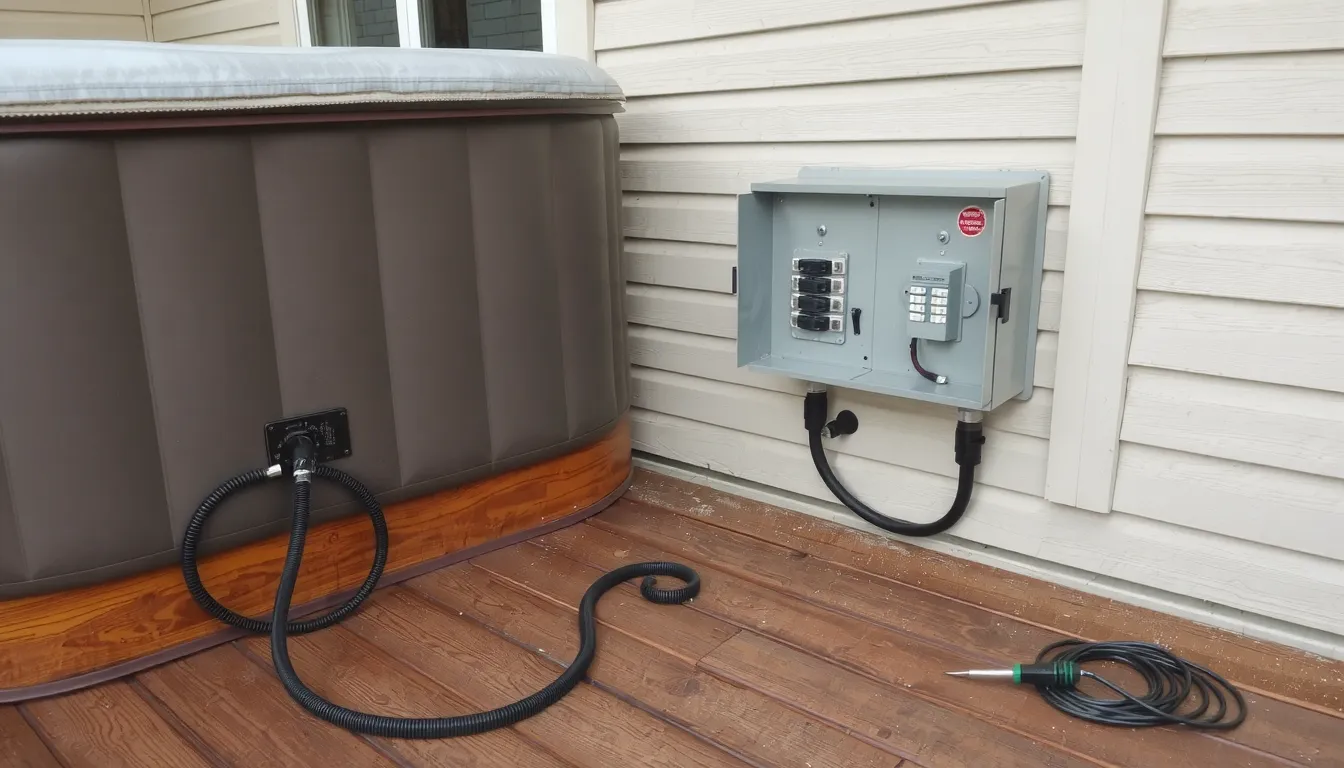

Branchement d’un spa : le guide complet pour raccorder votre spa en toute conformité
Le branchement d’un spa exige une ligne dédiée depuis le compteur, jamais une simple prise.
- Interrupteur différentiel 30 mA obligatoire, protection vitale contre les fuites.
- Spa rigide : câble 3G6 et disjoncteur 32A exigés.
- Seul le spa gonflable tolère une prise classique 16A.
- Câblage extérieur sous gaine TPC rouge, enterrée à 50 ou 85 cm.
- Rallonge 2,5 mm² maximum 15 mètres, jamais permanente.
Normes et réglementation NF C 15-100 : zones de sécurité et protections obligatoires
La norme NF C 15-100 encadre toute installation électrique de spa. Elle impose une ligne spécifique depuis le compteur et un interrupteur différentiel 30 mA, considéré comme la protection vitale contre les fuites de courant en milieu humide. Un spa rigide ne doit jamais être raccordé sur une simple prise.
Le câblage extérieur doit circuler dans une gaine TPC rouge conforme à la NF EN 50086-2-4. Cette gaine est enterrée à 85 cm de profondeur lorsque des voitures circulent au-dessus, et à 50 cm dans les autres cas. Un dispositif avertisseur protège la canalisation contre tout percement accidentel.
Autour du bassin, des zones de sécurité limitent le matériel électrique à proximité de l’eau. Chaque composant doit supporter l’intensité cumulée de tous les équipements fonctionnant simultanément. Ces règles visent un objectif unique : prévenir tout risque d’électrocution, même en cas de défaut.
Branchement d’un spa gonflable sur prise classique ou rallonge
Spa gonflable : quand une prise classique suffit vraiment
- Prise 220V avec terre : indispensable pour tout spa gonflable
- DDR intégré : souvent présent directement sur le spa
- Disjoncteur non requis : si le DDR est déjà intégré au spa
Le spa gonflable est le seul type de spa qui peut se brancher sur une prise classique 220V. Ses équipements sont dimensionnés pour cela : la pompe de filtration développe généralement 750 Watts et le système de chauffage reste modeste. La puissance totale reste compatible avec une prise de 16A, à condition que le circuit soit correctement relié à la terre.
La plupart des modèles gonflables intègrent un dispositif différentiel 30 mA directement dans le boîtier de commande. Si c’est le cas, l’ajout d’un disjoncteur dédié au tableau n’est pas exigé par la norme. Vérifiez ce point dans la notice : absence de DDR intégré signifie protection au tableau obligatoire.
Rallonge et limites du branchement direct
Une rallonge peut dépanner, mais elle ne doit jamais devenir permanente. Une rallonge de section trop faible provoque un échauffement, surtout lorsque le chauffage et la filtration tournent en même temps. Privilégiez une rallonge de 2,5 mm² maximum 15 mètres, déroulée entièrement, jamais enroulée sur elle-même.
Le branchement direct sur prise reste réservé au spa gonflable. Dès qu’il s’agit d’un spa rigide ou encastré, la ligne dédiée depuis le tableau devient obligatoire, avec câble 3G6 et disjoncteur 32A. Aucune rallonge ne compense l’absence de circuit adapté.
Matériel nécessaire : câble, disjoncteur, différentiel 30 mA, section adaptée
Le raccordement d’un spa rigide repose sur quatre éléments indissociables : un câble d’alimentation, un disjoncteur calibré, un interrupteur différentiel 30 mA et une gaine de protection. Choisir chaque pièce au hasard expose à un déclenchement intempestif ou à une installation non conforme. Le tableau ci-dessous récapitule les références à retenir pour une ligne dédiée standard.
| Composant électrique | Caractéristique technique | Usage recommandé |
|---|---|---|
| Câble R2V 3G6 | 6 mm², longueur jusqu’à 20 m | Alimentation du spa rigide |
| Disjoncteur LEGRAND | Calibre 32 A | Protection contre les surintensités |
| Interrupteur différentiel | Sensibilité 30 mA | Protection des personnes |
| Gaine TPC rouge | Diamètre 40 mm, 25 m | Passage du câble enterré |
La gaine TPC rouge répond à la norme NF EN 50086-2-4 et signale la présence d’un câble électrique. En zone accessible aux voitures, enterrez-la à 85 cm de profondeur ; dans les autres cas, 50 cm suffisent. La gaine doit rester continue, sans raccord bout à bout.
Le disjoncteur 32 A couvre la puissance d’un spa rigide de 3 à 4,5 kW, tandis que l’interrupteur différentiel 30 mA protège l’utilisateur en cas de fuite de courant. Sans ce dernier, l’installation est jugée non conforme.
Prévoyez également un dispositif avertisseur de protection de canalisation pour repérer la gaine lors de futurs travaux. Pour une ligne de 20 m, comptez environ 25 m de gaine afin de couvrir les remontées et les courbes.
Consommation et puissance électrique d’un spa
Un spa consomme en moyenne 3 à 4,5 kW lorsqu’il chauffe et fait tourner ses pompes en même temps. La pompe de filtration tourne environ 5 heures par jour et développe 750 Watts, tandis que la résistance de chauffe pèse l’essentiel de la consommation.
Sur la facture, l’impact reste modéré. À raison d’une utilisation de 30 minutes, 6 fois par semaine, un spa SUNAZUR TAHITI 6 places revient à environ 0,95 € par jour, soit 346,75 € par an. Ce coût dépend du tarif du kWh et de la température de consigne choisie.
À découvrir aussi
Après avoir calculé ce que consomme votre spa, vous vous demandez peut-être quel modèle choisir : le NetSpa Octopus se distingue par sa structure octogonale à 8 côtés, plus rigide qu’un gonflable, et séduit comme premier spa familial. Côté entretien, une fois l’eau chaude, le brome garde son pouvoir désinfectant là où le chlore faiblit.
La plupart des foyers disposent d’un abonnement de 9 ou 12 kVA. Avec un spa de 3 à 4,5 kW, additionné au chauffage, au four ou au lave-linge, la puissance souscrite peut suffire, mais il est prudent de vérifier que la puissance totale appelée reste sous le plafond pour éviter les déclenchements.
Circuit et ligne dédiée depuis le tableau électrique
Pourquoi une ligne dédiée est imposée par la norme
Un spa rigide ne se branche jamais sur une prise classique. La norme NF C 15-100 exige une ligne spécifique depuis le compteur, protégée par un disjoncteur différentiel 30 mA. Cette ligne doit être dimensionnée pour supporter tous les composants simultanés : pompe de filtration, chauffage, pompes de massage et éclairage.
Pour un spa nécessitant 3 à 4,5 kW, le calibre retenu est un disjoncteur LEGRAND 32 A, associé à un interrupteur différentiel 30 mA. Le câble recommandé est un R2V 3G6, soit du 6 mm² sur une longueur pouvant atteindre 20 m. Ce circuit part directement du tableau et alimente uniquement le spa : aucun autre appareil ne doit y être raccordé.
En extérieur, la liaison passe par une gaine TPC rouge conforme NF EN 50086-2-4, d’un diamètre de 40 mm. L’enfouissement doit respecter 85 cm de profondeur en zone accessible aux voitures et 50 cm dans les autres cas.
Raccordement étape par étape depuis le tableau
Le raccordement s’effectue hors tension. Cette règle de sécurité est non négociable, même pour un professionnel aguerri.
- Couper le disjoncteur général et vérifier l’absence de tension au multimètre.
- Tirer le câble 6 mm² dans la gaine TPC depuis le tableau jusqu’au spa.
- Raccorder phase, neutre et terre sur les bornes du disjoncteur 32 A.
Choisir l’emplacement du spa avant le branchement électrique
L’emplacement du spa conditionne une grande partie du raccordement électrique. Si vous optez pour un spa enterré ou semi-enterré, profitez des travaux de terrassement pour préparer la dalle béton et la fosse technique qui accueilleront le matériel. Cette préparation en amont évite de creuser deux fois et facilite nettement l’accès au bassin pour l’entretien.
Le passage du câble vers la ligne dédiée dépend ensuite de la configuration. Enfouissez la gaine TPC rouge à 85 cm de profondeur si un véhicule peut rouler au-dessus, et à 50 cm dans les autres cas. Posez la gaine sans raccord bout à bout sur toute sa longueur : une seule pièce reste étanche et protège le câble enterré sur la durée.
Pensez également à anticiper le regard de tirage en limite de terrain. Il simplifie le passage du câble jusqu’au tableau tout en gardant une réserve accessible en cas d’intervention. Un emplacement bien pensé aujourd’hui, c’est un branchement plus simple et plus durable pour votre spa.
FAQ branchement d’un spa
Peut-on brancher un spa sur une prise normale ?
Non, un spa ne se branche jamais sur une prise normale, sauf modèle gonflable de faible puissance. La norme NF C 15-100 impose une ligne dédiée avec protection différentielle 30 mA pour tout spa fixe.
Quelle puissance électrique faut-il prévoir pour un spa ?
Comptez 2 à 3 kW pour un spa gonflable et 3 à 7 kW pour un spa rigide avec pompe à chaleur. La puissance indiquée sur la plaque signalétique détermine la section de câble et le calibre du disjoncteur.
Quelle section de câble pour brancher un spa ?
Prévoyez du 2,5 mm² pour une intensité jusqu’à 16 A et du 6 mm² au-delà, jusqu’à 32 A. La section dépend de la puissance du spa et de la longueur de la ligne depuis le tableau électrique.
Quel différentiel pour un spa ?
Un interrupteur différentiel 30 mA est obligatoire, car il protège les personnes contre les fuites de courant. Un différentiel 10 mA est même recommandé pour renforcer la sécurité autour d’un point d’eau.
Un spa peut-il être branché en 220 V monophasé ?
Oui, la plupart des spas fonctionnent en 220 V monophasé, mais certains modèles haut de gamme exigent du 380 V triphasé. Vérifiez la plaque signalétique avant de préparer la ligne dédiée.
Faut-il une ligne dédiée pour un spa ?
Oui, une ligne dédiée depuis le tableau électrique est obligatoire pour tout spa fixe. Elle évite les surcharges, protège le circuit et reste conforme à la norme NF C 15-100.
Peut-on utiliser une rallonge pour brancher un spa ?
Non, les rallonges sont interdites pour un spa, même gonflable, car elles chauffent et créent un risque d’incendie ou d’électrocution. Seule une prise dédiée avec protection adaptée est autorisée.
Qui peut réaliser le branchement d’un spa ?
Un électricien qualifié est recommandé, car le raccordement au tableau exige des compétences en norme NF C 15-100. Pour un spa fixe, faites appel à un professionnel pour garantir conformité et sécurité.
Le branchement d’un spa nécessite-t-il une autorisation ?
Aucune autorisation n’est exigée pour le raccordement électrique lui-même, mais une déclaration préalable de travaux peut être nécessaire selon la surface et l’emplacement du spa.
Quel disjoncteur choisir pour un spa ?
Choisissez un disjoncteur adapté à l’intensité du spa : 16 A pour un petit modèle, 20 A ou 32 A pour un spa plus puissant. Il se place sur la ligne dédiée, en amont du circuit d’alimentation.
Un spa gonflable peut-il rester branché en permanence ?
Oui, un spa gonflable peut rester branché en continu si sa prise est dédiée et protégée par un différentiel 30 mA. Évitez les multiprises et surveillez l’état du câble d’alimentation.
Comment protéger le branchement d’un spa en extérieur ?
Utilisez un coffret étanche IP55 minimum pour les connexions extérieures, placé hors de portée des projections d’eau. Le circuit doit rester protégé par un différentiel 30 mA et un disjoncteur adapté.
